Pratik, Güvenilir Doğrusal Hareket için Neden Trapez Kılavuz Vida Seçmelisiniz?

2026-01-07 0 bana mesaj bırak

Makale Özeti

Gürültülü aktüatörlerle, tutarsız konumlandırmayla, erken aşınmayla veya "gizemli nokta asla doğru değildir" bakım programlarıyla karşılaştıysanız, Yanlış tahrik mekanizmasını seçmenin gizli maliyetini zaten biliyorsunuz. ATrapez Kurşun Vidagenellikle en dengeli olanıdır Alıcılar öngörülebilir performansa, kontrol edilebilir maliyete ve özellikle orta düzey hızlar ve yükler için basit üretime ihtiyaç duyduklarında yanıt verir.

Bu kılavuz, alıcıların gerçek sıkıntı yaşadığı noktalara odaklanmaktadır: bütçeyi aşmayacak şekilde boyutlandırma, aşırı mühendislik yapmadan tepkiyi en aza indirme, seçim yapma Uzun ömür için malzeme ve somun türleri ve sıkışmaya ve erken arızaya neden olan yaygın kurulum hatalarından kaçınma. Ayrıca şunları alacaksınız: İlk seferde doğru vidayı ve somunu alabilmeniz için tedarikçiye verebileceğiniz basit teknik özellikler kontrol listesi.

En yaygın ağrı noktası Boşluk ve tutarsız tekrarlanabilirlik

En çok gözden kaçan faktör Yanlış hizalama ve zayıf somun desteği

En iyi kullanım durumu Uygun maliyetli, dayanıklı doğrusal hareket

İçindekiler

Alıcının Sorun Noktaları ve Hızlı Çözümler
Performansı Artıran Temel Kavramlar
Seçim Kontrol Listesi ve Boyutlandırma Mantığı
Malzemeler, Yüzey İşlemleri ve Somun Seçenekleri
Boşluk, Verimlilik ve Konumlandırma Stratejileri
Arızaları Önleyen Kurulum ve Bakım
Trapez vs Bilyalı Vida vs Kayış
Pratik Şartname Şablonu
SSS
Sonraki Adımlar

Taslak

Endüstriyel hareket sistemlerinde trapez diş geometrisini neyin yararlı kıldığını tanımlayın.
Yaygın alıcı şikayetlerini tasarım ve seçim eylemlerine dönüştürün.
Vida çapı, kurşun ve somun eşleştirmesi için adım adım kontrol listesini inceleyin.
Tozlu, ıslak, sıcak veya yüksek döngülü ortamlara uygun malzeme ve somun seçeneklerini gösterin.
Alternatifleri karşılaştırın, böylece seçiminizi dahili olarak gerekçelendirebilir ve fazla ödeme yapmaktan kaçınabilirsiniz.
Daha hızlı fiyat teklifi vermek için net bir spesifikasyon şablonu ve alıcıya hazır bir SSS sağlayın.

Alıcının Sorun Noktaları ve Hızlı Çözümler

Mevcut sisteminiz arızalanıyorsa, genellikle öngörülebilir şekillerde arızalanır.İşte en sık karşılaşılan sorunlar ve gerçekten yardımcı olan ilk düzeltici hareket.

Boşluk, konumlandırmanın "özensiz" hissettirmesine neden oluyor→ Doğruluk hedefinize uygun boşluksuz somun, önceden yüklenmiş çift somun veya kontrollü boşluk derecesi kullanın.
Bağlanma veya ani tork artışları→ Hizalamayı kontrol edin, uygun uç destekleri ekleyin ve somun muhafazasının yan yükleri zorlamadığından emin olun.
Hızlı aşınma veya metal tozu→ Yağlama planını doğrulayın, bronz/polimer somunları dikkate alın ve kapaklar veya sıyırıcılarla kirlenmenin girişini önleyin.
Gürültü ve titreşim→ Vida çapını artırarak, ara destek ekleyerek veya uç seçimi yoluyla dönüş hızını düşürerek kamçılamayı azaltın.
Çok yavaş veya çok fazla motor yükü→ Yön/yükseklik, gerekli hız ve verimlilik varsayımlarını yeniden gözden geçirin; Trapez sistemler optimize edilebilir ancak tahmin edilerek değil.

Trapez tahrikin önemli bir avantajı, gerçek dünyadaki endüstriyel ortamlarda toleranslı olmasıdır. Kirlendiğinde, şok yüklendiğinde veya ara sıra yanlış kullanıldığında hikayenin bir parçası, iyi seçilmiş birTrapez Kurşun Vidayerine basit bir bakımla istikrarlı ve kullanışlı kalabilir hassas bakım gerektirir.

Performansı Artıran Temel Kavramlar

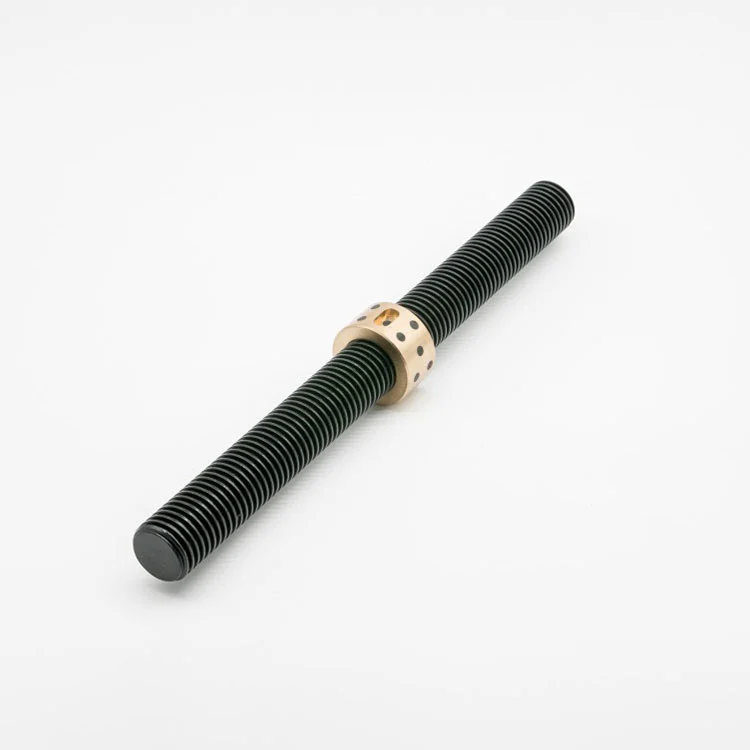

A Trapez Kurşun Vidagüç aktarımı için tasarlanmış yamuk şekilli bir diş profili kullanır. Geometri güçlü sağlar yük taşıyan yüzeyler ve dayanıklılık, üretilebilirlik ve hareket kontrolü arasında pratik bir uzlaşma. Birçok endüstriyel ürün için (asansörler, ayarlayıcılar, kapılar, otomasyon donanımları, tıbbi çerçeveler, paketleme ekipmanları; bu vida biçimi öngörülebilir şekilde davrandığı için tercih edilen bir seçim olmaya devam ediyor.

Kurşun ve saha: Hatve, iplik tepe noktaları arasındaki mesafedir; kurşun devir başına yolculuktur. Çoklu başlangıçlı vidalar, adımı değiştirmeden ilerlemeyi artırır (daha hızlı hareket).
Kendiliğinden kilitlenme eğilimi: Trapez tahrikler belirli yükler altında geriye doğru gitmeye karşı direnç gösterebilir, bu da dikey kaldırma ve güvenlik açısından faydalıdır.
Yeterlik: Genellikle vidalı millerden daha düşüktür, ancak genellikle orta hızlar ve görev döngüleri için kabul edilebilir; özellikle de sağlamlığın en yüksek verimlilikten daha önemli olduğu durumlarda.
Yük yönü: Birçok uygulama esas olarak eksenel yüktür; yan yükler vida/somun arayüzüyle değil kılavuzlarla taşınmalıdır.

"En iyi" çözüm her zaman en yüksek verimlilik anlamına gelmez; doğruluk, kullanım ömrü, gürültü, maliyet ve teslimat gereksinimlerinizi bir arada karşılayan çözümdür. Tam da bu nedenle yamuk seçeneği satın alma kısa listelerinde görünmeye devam ediyor.

Seçim Kontrol Listesi ve Boyutlandırma Mantığı

Kaynak bulma sorunlarının çoğu eksik girdilerden kaynaklanmaktadır. Fiyat teklifi istemeden önce aşağıdaki temel hususları belirtin. Bu, yeniden tasarım döngülerini azaltır ve tedarikçiler genel bir konfigürasyon yerine doğru konfigürasyonu önermektedir.

Sağladığınız Giriş	Neden Önemlidir?	Yaygın Hata
Gerekli seyahat, hız ve görev döngüsü	Uç seçimini, ısıyı, aşınma oranını ve motor boyutunu belirler	Hızın görev döngüsü olmadan belirtilmesi, daha sonra aşırı ısınmaya neden olur
Eksenel yük (statik ve dinamik)	Diş boyutunu, somun uzunluğunu ve malzeme eşleştirmesini ayarlar	Şok yükleri veya en kötü durumdaki dikey yükü göz ardı etmek
Montaj yöntemi ve uç desteği	Sapma, kırbaç ve hizalama stabilitesini kontrol eder	Vidanın "yüzmesine" izin vermek ve doğruluk beklemek
Çevre (toz, su, kimyasallar, sıcaklık)	Kılavuz malzemesi, kaplama, somun seçimi, yağlama	Aşındırıcı bir mahfazada karbon çeliği seçimi
Boşluk hedefi ve tekrarlanabilirlik ihtiyacı	Somun tipine karar verir (standart vs boşluksuz vs ön yükleme)	Sayısal tolerans olmadan "yüksek hassasiyet" istemek

Pratik temel kural: Eğer çok yüksek hıza ve ultra düşük sürtünmeye ihtiyacınız varsa, bilyalı vida kazanabilir. Hayatta kalan istikrarlı bir beygir ihtiyacınız varsa günlük kullanım ve bakımı kolay olduğundanTrapez Kurşun Vidagenellikle daha iyi toplam değer sunar.

Teklif talebinize kopyalayabileceğiniz hızlı alıcı kontrol listesi:

Diş tanımı (örnek: Tr 20×4), uzunluk ve etkili hareket
Lead gereksinimi (tekli veya çoklu başlatma) ve hedef doğrusal hız
Son işleme detayları (rulman yuvaları, kama kanalları, düz yüzeyler, dişler)
Somun tipi (standart, flanş, boşluksuz, çift somun) ve montaj kısıtlamaları
Malzeme ve yüzey gereksinimi (korozyon ve aşınma beklentileri)
Boşluk/açıklık hedefi ve tekrarlanabilirlik beklentisi

Malzemeler, Yüzey İşlemleri ve Somun Seçenekleri

Malzemeler sadece “çelik ve paslanmaz” değildir. Sahada yanlış eşleştirme gürültüye, aşınmaya, korozyona veya sık sık değiştirmeye neden olur. Doğru eşleştirme en iyi şekilde sıkıcı hale gelir.

Bileşen	Ortak Seçenekler	Ne Zaman Seçilmeli
Vida malzemesi	Karbon çeliği, alaşımlı çelik, paslanmaz çelik	Güç ve maliyet açısından karbon/alaşım; korozyona eğilimli ortamlar için paslanmaz
Yüzey işleme	Siyah oksit, nitrürleme, krom kaplama, çinko kaplama	Aşınma için nitrürleme/krom; temel korozyon koruması için çinko; çevreye göre seçim yapın
Somun malzemesi	Bronz, çelik, mühendislik polimeri	Dayanıklılık için bronz; düşük gürültü ve daha temiz çalışma için polimer; özel yüksek yük tasarımları için çelik
Koruma aksesuarları	Silecekler, körükler, kapaklar, gresörlükler	Tozlu ortamlar, aşındırıcı parçacıklar veya dış mekan ekipmanları

Somun seçimi, "kağıt üzerinde iyi" olanın "makinede iyi" olduğu yerdir. Kirlenmeyi bekliyorsanız uygun kılavuza ve kapaklara sahip bir polimer somun gürültüyü azaltabilir ve yağlamayı basitleştirebilir. Ağır yük ve uzun ömür bekliyorsanız bronz klasik bir kombindir. Amaç mükemmellik değil; yönetilebilir bakımla istikrarlı performans.

Boşluk, Verimlilik ve Konumlandırma Stratejileri

Boşluk, düzgün harekete ve termal genleşmeye izin veren, vida ile somun arasındaki küçük boşluktur; ancak aynı zamanda çatırtı, zayıf tekrarlanabilirlik ve eşit olmayan aşınma. İşin püf noktası, ortamınızda güvenilir bir şekilde koruyabileceğiniz en küçük boşluğu seçmektir.

Trapez sistemlerde boşluğu kontrol etmenin yaygın yolları:

Boşluk önleyici somun: Genellikle açıklığı kapatmak için bölünmüş tasarım veya yay özelliği kullanılır; yön değişiklikleri ve orta düzeyde doğruluk hedefleri için iyidir.
Önceden yüklenmiş çift somun: Birbirine göre ayarlanmış iki somun; Daha iyi tekrarlanabilirlik için sıklıkla kullanılan daha güçlü kontrol.
Kılavuzlu eksen tasarımı: Doğrusal kılavuzların yan yükleri taşımasına izin verin; vida eksenel tahrike odaklanarak pürüzsüzlüğü ve ömrü artırır.

Verimlilik, alıcıların hafife aldığı diğer parçadır. ATrapez Kurşun Vidatipik olarak bilyalı vidadan daha düşük verimlilikte çalışır, yani motorunuz aynı itme gücü için daha fazla torka ihtiyaç duyabilir. Ancak karşılığında, genellikle geri itmeye direnen ve tolere eden daha basit bir sistem kazanırsınız. gerçek dünyadaki toz ve kullanım. Dikey kaldırma için bu bir güvenlik ve maliyet avantajı olabilir.

Önceliğiniz konumlandırma ise yalnızca vidayla "doğruluğu çözmeye" çalışmayın. Vidayı uygun yataklarla, sert somun montajıyla ve istikrarlı kılavuzlar. Doğruluk, tek parçalı bir satın alma değil, bir sistem özelliğidir.

Arızaları Önleyen Kurulum ve Bakım

"Kötü kaliteye" atfedilen erken dönem arızaların çoğu aslında kurulum sorunlarıdır. Trapezoidal tahrikler güçlüdür ancak zorlanmaktan hoşlanmazlar Kötü hizalamayı telafi edin.

Yüksek etkili kurulum alışkanlıkları:

Uygun uç yatakları/destek blokları kullanın ve uzun açıklıklar için dirsekli tasarımlardan kaçının.
Somun muhafazasının hizalandığından ve dişe yan yük uygulamadığından emin olun.
Vida ekseni ile kılavuz raylar arasındaki paralelliği doğrulayın; bağlanma genellikle küçük bir geometrik uyumsuzluk olarak başlar.
Sıcaklık ve hıza uygun yağlamayı seçin ve bunu tutarlı tutun.
Aşındırıcı toz veya talaşlar mevcut olduğunda koruma (kapak/körük) ekleyin.

Bakım basit olabilir: temizleyin, yağlayın, aşınmayı inceleyin ve montajda gevşeklik olup olmadığını kontrol edin. Uygulamanız sürekli veya zorlu koşullarda çalışıyorsa ortamında SOP'lara temel bir servis aralığı oluşturun. Tek başına bu alışkanlık çoğu zaman hizmet ömrünü iki katına çıkarır.

Trapez vs Bilyalı Vida vs Kayış

Alıcılar sıklıkla bir "yükseltme sarmalında" sıkışıp kalıyor. Bu karşılaştırma, gerçek kullanım durumunuz için doğru mühendislik düzeyini doğrulamanıza yardımcı olur.

Sürücü Tipi	Güçlü yönler	Takaslar
Trapez Kurşun Vida	Dayanıklı, uygun maliyetli, birçok yük için pratik, servisi daha kolay, geri itmeye karşı dayanıklı	Daha düşük verimlilik, uzun açıklıklarda hız sınırları, dar konumlandırma için gerekli boşluk yönetimi
Vidalı	Yüksek verimlilik, daha yüksek hız potansiyeli, düşük sürtünme, güçlü tekrarlanabilirlik	Daha yüksek maliyet, kirlenmeye karşı daha duyarlı, daha temiz çevre ve koruma gerektirir
Kemer/zincir	Çok hızlı hareket, uzun stroklar, hafif sistemler	Esneklik, daha düşük sertlik, farklı bakım profili, yavaş hızda yüksek itme kuvveti için daha az uygun

Her gün minimum sorunla çalışacak ekipman üretiyorsanız, trapezoidal seçenek genellikle "sessiz kazanandır" çünkü kaynak bulma, işleme ve servisteki karmaşıklık. Bu, birçok endüstriyel ekibin bir belirlemeye devam etmesinin büyük bir nedenidir.Trapez Kurşun VidaDaha trend çözümler mevcut olsa bile.

SSS

Trapez uçlu vida dikey kaldırmaya uygun mudur?

Evet, genellikle kaldırma ve konumlandırma için kullanılır. Birçok tasarım geri itmeye karşı faydalı bir direnç sağlar ve diş geometrisi iyi bir şekilde tasarlanmıştır. güç aktarımına uygundur. Güvenliğin kritik olduğu kaldırma işlemleri için yük durumunu onaylayın, uygun frenleme/kilitleme önlemlerini ekleyin ve bunlara güvenmekten kaçının. tek başına sürtünme.

Projeyi yeniden tasarlamaya dönüştürmeden tepkiyi nasıl azaltabilirim?

Boşluksuz somun veya çift somun düzeniyle başlayın. Ayrıca kılavuzların yan yükleri kaldırdığından emin olun; eksen hareket ettirildiğinde boşluk genellikle daha kötü hissettirir esneme veya bağlanma. Ortam kirliyse, yağlama ve kirletici maddeler farklılık gösterse bile performansı koruyan bir tasarım seçin.

Uzun ömür için hangi somun malzemesi daha iyidir?

Bronz, birçok endüstriyel koşulda dayanıklılık açısından kanıtlanmış bir seçimdir. Mühendislik polimerleri gürültüyü azaltabilir ve bazı kurulumlarda daha temiz çalışabilir. En iyi seçenek yüke, hıza, sıcaklığa ve kirliliğe bağlıdır. Malzemeyi yalnızca bir katalog grafiğiyle değil, çalışma gerçekliğinizle eşleştirin.

Uzun stroklar için trapez vidayı hızlı çalıştırabilir miyim?

Yapabilirsiniz, ancak kırbaç, destek stratejisi ve ısınma/aşınmayı dikkate almalısınız. Yüksek devirdeki uzun ince vidalar titreyebilir. Çözümler şunları içerir: daha büyük çap, ara destekler ekleme, kablo seçimi yoluyla RPM'yi azaltma veya çok uzun, yüksek hızlı hareket için farklı bir tahrik tipi kullanma.

Doğru bir fiyat teklifi almak için hangi bilgileri göndermeliyim?

Diş tanımı, uzunluk, etkili hareket, yük (statik/dinamik), hız ve görev döngüsü, somun tipi/malzemesi, boşluk hedefi, çevre, ve son işleme ayrıntıları. Bu, makinenize uygun bir konfigürasyon almanın ve montaj sırasında sürprizleri önlemenin en hızlı yoludur.

Sonraki Adımlar

Bir seçim yapmaya hazırsanızTrapez Kurşun Vidayük, hız ve yaşam döngüsü hedeflerinizle eşleşen bir üreticiyle çalışın Hem standart boyutları hem de özel uç işlemeyi destekleyebilecek kişi.Suzhou Maitu Vida Çubuk İmalatı Co, Ltd. trapez malzemeleri Pratik endüstriyel hareket sistemleri için farklı ortamlara ve montaj ihtiyaçlarına uygun seçeneklerle kurşun vidalar ve uygun somunlar.

Vuruşunuzu, yükünüzü, hızınızı ve geri tepme hedefinizi paylaşın; güvenilir bir konfigürasyonu hızlı bir şekilde daraltmanıza yardımcı olalım, ardından ayrıntıları bir Üretimden önce çizimi temizleyin. Fiyatlandırma ve teknik destek içinbize UlaşınBugün.
