Trapez Vida Gerçek Makinelerde Nasıl Düzgün Doğrusal Hareket Sağlar?

Taslak

• Gerçek arıza modunu tanımlayın (sapma, boşluk, bağlanma, aşınma, gürültü, ısı).
• Nedenini anlayınTrapez Vidaprofil yük kapasitesini, üretilebilirliği ve stabiliteyi dengeler.
• Hızı, sertliği ve çırpmayı kontrol etmek için kurşunu, çapı ve uç desteğini seçin.
• Sürtünmeyi, kirlenmeyi ve bakım sınırlarını karşılayacak somun tasarımını ve malzemesini seçin.
• Üretim parçalarının prototiplerle eşleşmesi için kısa bir kontrol listesiyle doğrulama yapın.

Sürekli ortaya çıkan ağrı noktaları

Alıcılar nadiren "Bir şeye ihtiyacım var" diyerek başlarlar.Trapez Vida.” Baş ağrısıyla başlıyorlar: kaldırma kolonu gece boyunca birkaç milimetre aşağı kayar, doğrusal kızak aynı pozisyonu tekrarlayamaz veya somun ısınır ve gıcırdamaya başlar. İşte en yaygın sorunlar ve bunların genellikle işaret ettiği noktalar.

• Geri sürüş veya yük kayması:Motoru durdurursunuz ancak yük sürünür. Kurşun çok agresif olduğunda bu durum meydana gelebilir. sürtünme çok düşük veya sistemde titreşim/darbe var. Birçok trapez sistem geri itmeye karşı direnç gösterebilir ancak bu otomatik değildir; geometri önemlidir.
• Konumlandırmayı bozan boşluk:Yönü değiştirirsiniz ve bir an için hiçbir şey hareket etmez. Bu “ölü bant” fark yaratabilir Sorunsuz otomasyon ile ucuz hissettiren bir ürün arasında.
• Bağlanma ve düzensiz hareket:Vida elle bakıldığında pürüzsüz bir his veriyor ancak montaj sırasında yapışıyor. Yanlış hizalama, yetersiz uç desteği, veya kenar yüklemesini tolere edemeyen bir somun malzemesi genellikle asıl suçludur.
• Hızlı aşınma ve siyah toz:Yanlış malzeme çiftiyle kuru çalıştırma, özellikle kirlenme nedeniyle hızla yıpranabilir. Bazen yağlama mevcuttur; ancak bu yanlış türdedir, tutarsız bir şekilde uygulanır veya yıkanıp gider.
• Hızda gürültü ve ısı:Daha yüksek devir sayısı sürtünmeden kaynaklanan ısınmayı artırır ve titreşime veya çarpmaya neden olabilir. 100 rpm'de çalışan bir kurşun vida, yeniden tasarlanmadan 1.000 rpm'de arızalanabilir.

Trapez Vida gerçekte nedir?

A Trapez Vidadönme hareketini doğrusal harekete dönüştürmek için tasarlanmış yamuk şekilli diş profiline sahip bir güç vidasıdır. Bilyalı vidalarla karşılaştırıldığında, genellikle basitlik, sağlamlık ve daha kolay yük tutma için verimlilikten ödün verir. Bu ticaret tam olarak istediğiniz şey olabilir "koyduğunuz yerde kalmasının" ultra düşük sürtünmeden daha önemli olduğu kaldırma, kenetleme, ayarlama veya hareket sistemlerinde.

Endüstriyel ortamlarda onu pratik kılan şey sadece iplik şekli değil, ekosistemdir: eşleşen somunlar (bronz, çelik, polimerler), boşluk önleyici çözümler, kendinden yağlamalı tasarımlar ve esnek üretim yöntemleri. Doğru yapıldı, birTrapez Vidamontaj birçok uygulama için uygun maliyetli, bakımı kolay ve şaşırtıcı derecede hassas olabilir.

Pişmanlığı önleyen seçim temelleri

Yalnızca tek bir şeyi hatırlıyorsanız:Trapez Vidayalnızca çapa göre. Sistem olarak seçin: kurşun (veya hatve), uzunluk, somun tasarımı, malzeme eşleştirme, yağlama planı ve uç desteği.

• Kurşun (devir başına hareket):Daha büyük kurşun daha hızlı hareket eder ancak geri itilme olasılığı daha yüksektir ve yüksek yükte daha fazla ısı üretir. Daha küçük kurşun, kontrol edilebilirliği ve yük tutmayı artırır ancak hızı azaltır.
• Çap ve çekirdek gücü:Daha büyük çap, uzun açıklıklar ve ağır yükler için önemli olan burkulma direncini ve sertliğini artırır.
• Desteklenmeyen uzunluk ve kırbaçlanma riski:Yüksek devirdeki uzun vidalar kırılabilir. Uzun yolda hıza ihtiyacınız varsa, ara destek, farklı uç yatak düzenlemeleri veya farklı bir hareket çözümü.
• Görev döngüsü:Aralıklı ayarlama (orada burada birkaç saniye) sürekli hareketten çok farklıdır. Sürekli görev, daha iyi ısı yönetimi ve aşınma stratejisi gerektirir.
• Çevre:Toz, soğutma sıvısı, deterjanlar ve dış mekan korozyonu en iyi seçeneği sızdırmaz korumaya kaydırır. paslanmaz malzemeler veya polimer somunlar.

Hızlı seçim matrisi

Bir seçim yapmak için bu tabloyu başlangıç ​​noktası olarak kullanın.Trapez Vidayapılandırma. Mühendislik hesaplamalarının yerini almaz, ama sizi en yaygın tuzaklardan uzak tutacak.

Gerçekten önemli olan somun türleri ve malzemeleri

Vida dikkat çeker ancak somun genellikle kullanım ömrüne ve hissine karar verir. bir içinTrapez Vidamontajda somun seçimi şunları etkiler: sürtünme, gürültü, boşluk, kirlenme toleransı ve sistemin yanlış hizalamayı ne kadar affedici olduğu.

• Bronz fındık:Yük kapasitesi ve öngörülebilir aşınma için klasik bir seçim. Yağlayabildiğiniz ve kalıntıları kontrol altında tutabildiğiniz zaman harikadır.
• Çelik somunlar:Güçlüdür ancak daha az bağışlayıcı olabilir ve aşınmayı önlemek için dikkatli yağlama ve yüzey eşleştirme gerektirebilir.
• Mühendislik plastikleri (naylon, POM, PEEK, kompozitler):Genellikle daha sessizdir ve minimum yağlamayla çalışabilir. Doğru polimer zorlu ortamların üstesinden gelebilir; yanlış polimer yük altında sürünebilir veya ısıyla yumuşayabilir.
• Boşluk önleyici somunlar:Açıklığı azaltmak ve yön değişikliklerini iyileştirmek için tasarlanmıştır. Konumlandırma kalitesinin ultra düşük torktan daha önemli olduğu durumlar için idealdir.

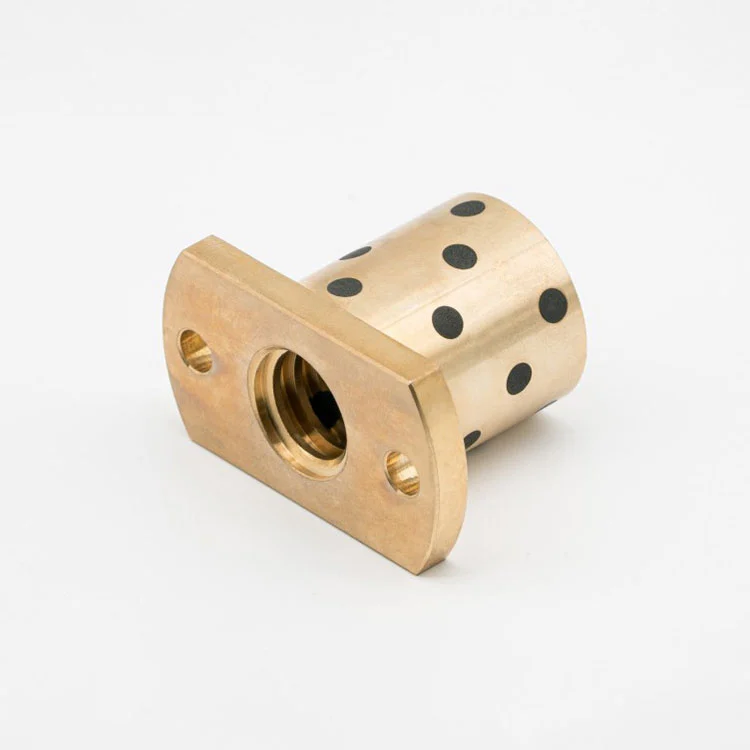

• Yağsız / kendinden yağlamalı somunlar:Yağlamanın pratik olmadığı, istenmediği veya kolayca yıkanabildiği durumlarda faydalıdır.

Entegrasyon kontrol listesi: destekler, hizalama, yağlama

En iyisi bileTrapez VidaÇevredeki tasarımın dikkatsiz olması hayal kırıklığı yaratacaktır. Bu entegrasyon noktaları birçok projenin Prototipten üretime ölçeklendirme sırasında sessizce başarısız olun.

• Destek stratejisini sonlandır:Hangi ucun sabit, hangisinin yüzer olduğunu tanımlayın. Rulman seçimi eksenel boşluğu, sertliği ve gürültüyü etkiler.
• Hizalama ve montaj:Yanlış hizalama sürtünmeyi ve aşınmayı önemli ölçüde artırır. Uygun muhafazaları, işleme referanslarını kullanın, ve montaj sırasında somunu yerine zorlamaktan kaçının.
• Yağlama planı:Erken karar verin: gres, yağ, kuru çalışan polimer veya sızdırmaz yaklaşım. "Yağlamayı daha sonra ekleyeceğiz" ifadesi genellikle şuna dönüşür: “Yağlama için alan tasarlamadık.”
• Kirlenmeye karşı koruma:Körükler, kapaklar, silecekler ve talaş ve tozdan uzağa yerleştirilmesi servis ömrünü uzatabilir.
• Termal davranış:Daha yüksek görev döngüleri ısı üretir. Isı boşlukları değiştirir, aşınmayı artırır ve bazı polimerleri yumuşatabilir.
• Geri sürüş doğrulaması:"Güç kapalıyken tutulması gerekir" bir gereklilikse, bunu gerçek yüklerle ve gerçek titreşimle doğrulayın.

Satın almadan önce sormanız gereken kaliteli sorular

Eğer bir kaynak sağlıyorsanızTrapez VidaEn akıllıca hareket süreç kontrolünü ortaya çıkaracak sorular sormaktır. Fiyatın karşılaştırılması kolaydır; tutarlılık değildir. Bu sorular sizi hoş olmayan sürprizlerden korur.

• Uç doğruluğu, düzlüğü ve diş şekli konusunda hangi toleransları tutabilirsiniz?Tedarikçinin standart ve isteğe bağlı kalitelerini isteyin.
• Haddelenmiş mi yoksa öğütülmüş mü?Ve her parti için denetim yöntemi nedir?
• Yüküm, hızım ve çevrem için hangi malzeme çiftlerini önerirsiniz?İyi bir tedarikçi görev döngüsü ve kirlenme hakkında sorular soracaktır.
• Tepkiyi nasıl kontrol edersiniz?Standart açıklık, seçilebilir uyumlar veya boşluksuz tasarımlar.
• Hangi yüzey işlemleri mevcuttur?Özellikle korozyon veya aşınma söz konusuysa.
• Çift olarak eşleşen vida ve somun takımlarını tedarik edebilir misiniz?Eşleştirme değişkenliği azaltır ve hata ayıklama süresinden tasarruf sağlar.
• Doğru alıntı yapmak için benden neye ihtiyacınız var?Çizimler, strok, yük, hız, montaj ve "tutma konumu" gereksinimleri.

Suzhou Maitu Vida Çubuk İmalatı Co., Ltd. nerede yardımcı olabilir?

Hem standart hem de özelleştirilmiş konfigürasyonları destekleyebilecek bir tedarikçi arıyorsanız,Suzhou Maitu Vida Çubuk İmalatı Co, Ltd.Çok başlangıçlı stiller, eşleştirilmiş vida ve somun gibi seçenekler de dahil olmak üzere doğrusal hareket ve otomasyon kullanım durumları için trapez uçlu vida çözümlerine odaklanır tedariki ve çoklu fındık malzemesi yolları (örneğin, polimer bazlı seçimler ve boşluk önleyici yaklaşımlar).

Pratikte bu, kaynak bulmaya daha temiz bir şekilde yaklaşabileceğiniz anlamına gelir: katalogdan bir vida seçip somunun iyi çalışmasını ummak yerine, performans hedeflerini belirleyin ve önerilen bir eşleştirmeyi alın. Bu, özellikle "yağlama yok", "düşük boşluk" gibi kısıtlamalarınız olduğunda kullanışlıdır. "özel bronz" veya "mühendislik plastikleri" veya projenizin değişkenler arasında tekrarlanan özelleştirmeye ihtiyacı olduğunda.
