Ultra Hassas Doğrusal Kılavuzlar Modern Hareket Sistemlerinde Doğruluğu, Kararlılığı ve Güvenilirliği Nasıl Geliştirebilir?

Makale Özeti: Ultra Hassas Lineer Kılavuzlarolağanüstü derecede hassas konumlandırma, düzgün hareket, yüksek sertlik ve uzun vadeli tekrarlanabilirlik gerektiren hareket sistemleri için gereklidir. Yarı iletken ekipman ve hassas takım tezgahlarından robotik ve tıbbi cihazlara kadar doğru lineer kılavuz, işleme kalitesini, ekipman stabilitesini ve işletme maliyetlerini doğrudan etkileyebilir. Bu makale, ultra hassas kızakların nasıl çalıştığını, hangi özelliklerin en önemli olduğunu, hassas derecelerin nasıl karşılaştırıldığını ve alıcıların profesyonel bir üreticiden güvenilir bir çözüm seçerken neleri dikkate alması gerektiğini açıklamaktadır.Maitu.

İçindekiler

• Ultra Hassas Lineer Kılavuzlar Neden Önemlidir?
• Yüksek Performanslı Lineer Kılavuzu Hangi Teknik Özellikler Tanımlar?
• Hassas Dereceler ve Toleranslar Performansı Nasıl Etkiler?
• Hangi Malzemeler ve Yüzey İşlemleri Uzun Vadeli Doğruluğu Destekler?
• Ultra Hassas Lineer Kılavuzlar Yaygın Olarak Nerede Kullanılır?
• Doğru Lineer Kızağı Nasıl Seçmelisiniz?
• Alıcılar Hangi Kalite Kontrolünü Beklemeli?
• Sıkça Sorulan Sorular
• Son Düşünceler

Ultra Hassas Lineer Kılavuzlar Neden Önemlidir?

Modern otomasyonda, doğrusal hareket artık yalnızca bir bileşenin A noktasından B noktasına taşınmasıyla ilgili değildir. Yarı iletken üretimi, hassas denetim, CNC işleme, robot teknolojisi ve tıbbi ekipman genellikle son derece küçük sapmalarla tekrarlanabilir hareket gerektirir. Bu uygulamalarda birkaç mikrometrelik geometrik hata bile ürün kalitesini, montaj doğruluğunu veya ölçüm sonuçlarını etkileyebilir.

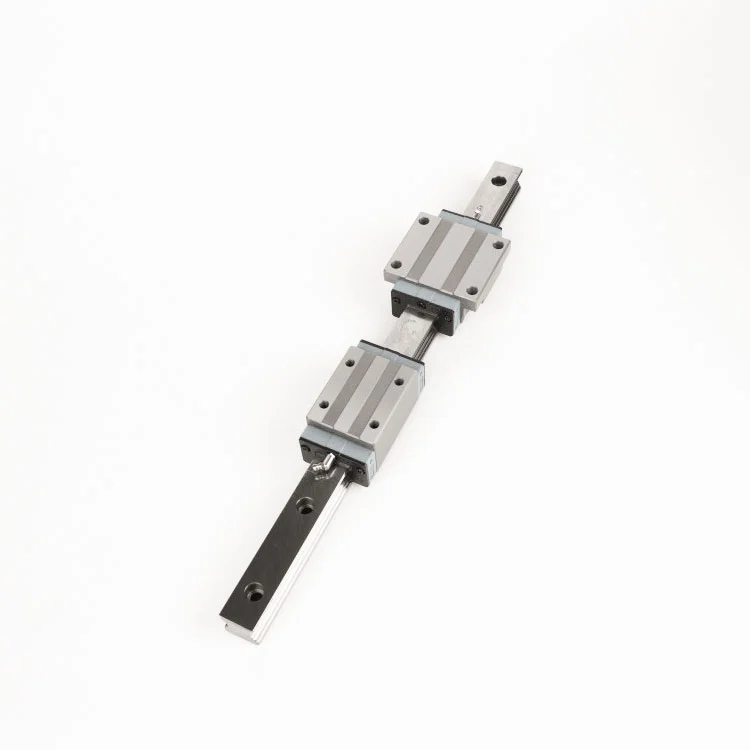

Ultra Hassas Doğrusal Kılavuzlar, kılavuz rayı ile taşıyıcı arasında kontrollü bir yuvarlanma hareketi arayüzü sağlar. Optimize edilmiş yuvarlanma yolu geometrisi, dikkatlice zemine monte edilmiş montaj yüzeyleri ve kontrollü üretim toleransları, istenmeyen titreşimi, konum değişimini ve mekanik boşluğu en aza indirmeye yardımcı olur.

Maitu, zorlu endüstriyel uygulamalar için doğrusal hareket ürünleri geliştirmektedir ve hassas bileşen üretimi ve ilgili çözümlerde 12 yıldan fazla deneyime sahiptir. Ultra hassas kılavuz yolları sağlamlık, boyutsal tutarlılık, yük performansı ve uzun vadeli güvenilirlik göz önünde bulundurularak tasarlanmıştır; bu da onları sıradan doğrusal kılavuzların yeterli doğruluk sağlayamadığı sistemler için uygun kılar.

Bu nedenle ultra hassas kılavuzun değeri boyut toleransıyla sınırlı değildir. Gerçek dünyadaki hareket performansını belirleyen, geometrik doğruluk, malzeme özellikleri, ön yükleme davranışı, kurulum kalitesi, yağlama, sızdırmazlık ve kalite denetiminin birleşimidir.

Yüksek Performanslı Lineer Kılavuzu Hangi Teknik Özellikler Tanımlar?

Hassas bir doğrusal kılavuz, tek bir doğruluk numarası yerine tam bir hareket bileşeni olarak değerlendirilmelidir. Performansını belirlemek için çeşitli teknik özellikler birlikte çalışır.

Dört Noktadan Temas ve Yük Dağılımı

Optimize edilmiş bir yuvarlanma yolu yapısı, uygulanan yükleri birden fazla temas noktasına dağıtabilir. Bu, kılavuzun özellikle çok eksenli ekipmanlarda radyal kuvvetleri, yanal kuvvetleri ve moment yüklerini daha etkili bir şekilde ele almasına yardımcı olur.

Hassas Zemin Yüzeyleri

Zemin yuvarlanma yolları ve montaj yüzeyleri, taşıyıcının daha düzgün hareket etmesine ve geliştirilmiş boyutsal tutarlılığa katkıda bulunur. Maitu, ultra hassas serileri için yaklaşık Ra 0,4–0,8 μm yüzey kaplamasına sahip zemin kanallarını belirtir.

Yüksek Sertlik

Kılavuz ağır takımları, kesme kuvvetlerini, inceleme modüllerini veya çok eksenli mekanizmaları desteklediğinde sertlik özellikle önem kazanır. Sağlam bir kılavuz, çalışma yükleri altında deformasyonun azaltılmasına ve konum stabilitesinin korunmasına yardımcı olabilir.

Güvenilir Sızdırmazlık ve Yağlama

Kirlenme doğrusal hareket sistemlerinde önemli bir sorundur. Entegre çoklu labirent contalar, kirletici maddelerin yuvarlanma elemanlarına ve yuvarlanma yollarına ulaşmasını önlemeye yardımcı olabilir. İsteğe bağlı yağlama çözümleri, uzun süreli çalışma sırasında bakım gereksinimlerini daha da azaltabilir.

• Kararlı ve düzgün doğrusal hareket
• Yüksek yük ve moment-yük kapasitesi
• Seyahat sırasında azaltılmış titreşim
• Kontrollü montaj ve çalışma doğruluğu
• Toza ve dış kirleticilere karşı koruma
• Doğru şekilde yağlandığında daha uzun bakım aralıkları

Hassas Dereceler ve Toleranslar Performansı Nasıl Etkiler?

Hassasiyet derecesi, kritik boyutların ve geometrik özelliklerin ne kadar sıkı kontrol edildiğini belirler. Çoklu paralel raylar veya koordineli eksenler içeren uygulamalar için kılavuzlar arasındaki tutarlılık özellikle önemlidir çünkü kurulum ve çalıştırma sırasında küçük boyut farklılıkları birikebilir.

Örneğin Maitu'nun üretim verileri N, H, P, SP ve UP dahil çeşitli hassas dereceler sağlar. UP sınıfı, listelenen aralıktaki en yüksek hassasiyet kategorisini temsil eder.

Not: Gösterilen değerler, yükseklik ve genişlik payı (△H ve △W) için üretim parametreleridir ve özel kılavuz konfigürasyonu ve uygulama gereklilikleri ile birlikte değerlendirilmelidir.

Senkronize hareket gerektiren sistemler için daha yüksek hassasiyet derecesinin seçilmesi daha fazla boyutsal tutarlılık sağlayabilir. Ancak en yüksek kalite her makine için otomatik olarak en iyi seçim değildir. Alıcılar gerekli doğruluğu, yükü, ray uzunluğunu, kurulum koşullarını, çalışma ortamını ve toplam proje maliyetini dengelemelidir.

Hangi Malzemeler ve Yüzey İşlemleri Uzun Vadeli Doğruluğu Destekler?

Malzeme seçimi sertliği, aşınma direncini, boyutsal kararlılığı ve servis ömrünü doğrudan etkiler. SUJ2 eşdeğeri malzeme gibi yüksek karbonlu krom taşıyan çelik, uygun ısıl işlemden sonra yüksek sertlik elde edebildiğinden zorlu yuvarlanma temaslı bileşenler için yaygın olarak kullanılır.

Maitu'nun ultra hassas lineer kılavuz serisi, belirlenmiş sertliği yaklaşık 58-62 HRC olan yüksek karbonlu krom taşıyan çelik kullanır. Hassas zeminli yuvarlanma yolları ve kontrollü ısıl işlem, sürekli çalışma için stabil bir temas yüzeyi oluşturulmasına yardımcı olur.

Uygulama ortamına bağlı olarak yüzey işlemleri de düşünülebilir. Siyah oksit ve akımsız nikel kaplama, ek yüzey koruması sağlayabilir ve korozyon direnci veya çevresel dayanıklılığın önemli olduğu durumlarda faydalı olabilir.

• Temel malzeme:Yüksek karbonlu krom taşıyan çelik
• Sertlik:Yaklaşık 58–62 HRC
• Yarış pisti bitişi:Yaklaşık Ra 0,4–0,8 μm
• İsteğe bağlı koruma:Siyah oksit veya akımsız nikel kaplama

Ultra Hassas Lineer Kılavuzlar Yaygın Olarak Nerede Kullanılır?

Hareket gereklilikleri ne kadar sıkı olursa, yüksek hassasiyetli bir kılavuzun potansiyel değeri de o kadar büyük olur. Bu bileşenler, ekipmanın sürekli hareket veya harici yüklerle uğraşırken tekrarlanabilir konumlandırmayı sürdürmesi gerektiğinde özellikle önemlidir.

Yarı İletken Ekipmanları

Gofret taşıma, inceleme, dağıtım ve paketleme ekipmanları yüksek düzeyde kontrollü hareket gerektirebilir. Kararlı doğrusal kılavuz, konumlandırma sistemlerinin tekrarlanabilirliği korumasına ve istenmeyen titreşimi azaltmasına yardımcı olur.

Hassas Takım Tezgahları

CNC ve diğer yüksek hassasiyetli işleme ekipmanları, kesme doğruluğunu ve tekrarlanabilir takım konumlandırmasını desteklemek için sert hareket bileşenlerine bağlıdır.

Endüstriyel Robotik

Robotik sistemlerle kullanılan doğrusal eksenler değişen yüklere ve karmaşık hareket modellerine maruz kalabilir. Güçlü moment yükü kapasitesi, çok eksenli konfigürasyonlarda stabilitenin korunmasına yardımcı olabilir.

Hassas Ölçüm Aletleri

Ölçüm ekipmanları özellikle mekanik sapmalara karşı hassastır. Düzgün hareket ve kontrollü geometrik toleranslar, mekanik ölçüm hatası kaynaklarının azaltılmasına yardımcı olabilir.

Tıbbi Ekipman

Tıbbi üretim ve hassas aletler genellikle güvenilir konumlandırma, kontrollü hareket ve uygun yüzey koruması gerektirir. Kılavuz seçiminde hem mekanik performans hem de çevresel gereksinimler dikkate alınmalıdır.

Doğru Lineer Kızağı Nasıl Seçmelisiniz?

Yalnızca reklamı yapılan hassasiyet sınıfına göre bir kılavuz ray seçmek, uygun olmayan bir tasarıma yol açabilir. Daha iyi bir yaklaşım, çalışma ortamının ve mekanik gereksinimlerin tamamının değerlendirilmesidir.

1. Gerekli konumlandırma doğruluğunu belirleyin:Hedef doğruluğunu, tekrarlanabilirliğini ve izin verilen geometrik sapmayı tanımlayın.
2. Statik ve dinamik yükleri hesaplayın:Taşıma yükünü, ivmeyi, kesme kuvvetini, moment yüklerini ve yük dağılımını göz önünde bulundurun.
3. Ray uzunluğunu kontrol edin:Daha uzun rayların farklı tolerans gereksinimleri olabilir, dolayısıyla uzunluk ve hassasiyet derecesi birlikte değerlendirilmelidir.
4. Çevre koşullarını değerlendirin:Toz, nem, sıcaklık, aşındırıcı maddeler ve temiz oda gereksinimlerini göz önünde bulundurun.
5. Uygun yağlamayı seçin:Sürtünmeyi azaltmak ve tutarlı yuvarlanma performansını desteklemek için uygun yağlama şarttır.
6. Kurulum doğruluğunu onaylayın:Son derece hassas bir kılavuz bile yanlış işlenmiş veya kötü hizalanmış bir montaj yüzeyini telafi edemez.
7. Denetim belgelerini isteyin:Teknik inceleme raporları, tedarik edilen bileşenlerin üzerinde anlaşılan spesifikasyonları karşıladığına dair faydalı kanıtlar sağlar.

Zorlu gereksinimlere sahip projeler için mühendisler, spesifikasyonu tamamlamadan önce taşıyıcı konfigürasyonunu, ön yükü, montaj yöntemini, ray paralelliğini, sürücü sistemi etkileşimini ve beklenen servis döngüsünü de dikkate almalıdır.

Alıcılar Hangi Kalite Kontrolünü Beklemeli?

Hassas bileşenler, yalnızca görsel inceleme yerine ölçülebilir kalite kontrolü gerektirir. Profesyonel bir tedarikçinin hammadde, ısıl işlem, öğütme, boyut doğrulama, çalışma performansı ve son denetimi kapsayan süreçleri olmalıdır.

Maitu, üretim sürecinin yüksek karbonlu krom taşıyan çelik deposundan ısıl işlem, hassas taşlama ve son denetime kadar ERP tabanlı kalite izlenebilirliğini kullandığını belirtiyor. Kılavuz rayları aynı zamanda profil projeksiyonuna, gürültü değerlendirmesine ve yük doğrulamasına da tabi tutulur ve siparişler için denetim belgeleri sağlanır.

Bu yaklaşım, OEM'ler ve mühendislik ekipleri için önemlidir çünkü izlenebilir denetim verileri, gelen kalite kontrolünü, proje dokümantasyonunu ve uzun vadeli bakım kararlarını destekleyebilir.

Maitu ayrıca, Suzhou operasyonunun başlamasından bu yana geliştirilen 16.000'den fazla hassas kurşun vida ve lineer bileşen spesifikasyonunun yanı sıra 5.000'den fazla küresel müşteriye hizmet veren deneyimi de rapor ediyor. Üretim kaynakları arasında hem küçük miktarlı gereksinimleri hem de daha büyük üretim siparişlerini destekleyen Suzhou ve Dongguan'daki tesisler bulunmaktadır.

Sıkça Sorulan Sorular

Ultra Hassas Lineer Kılavuzlar nedir?

Ultra Hassas Doğrusal Kılavuzlar, kontrollü konumlandırma, düzgün hareket, yüksek sertlik ve tutarlı geometrik toleranslar gerektiren uygulamalar için tasarlanmış yüksek hassasiyetli doğrusal hareket bileşenleridir. Yarı iletken ekipmanlarda, hassas takım tezgahlarında, robotikte, ölçüm ekipmanlarında ve tıbbi imalatta yaygın olarak kullanılırlar.

UP sınıfı lineer kılavuzları standart kalitelerden farklı kılan nedir?

UP sınıfı kılavuzlar, standart sınıflara göre daha sıkı boyut paylarıyla üretilir. Örneğin, Maitu'nun listelenen üretim parametreleri, uzunluğu 500 mm'ye kadar olan UP dereceli raylar için 2 μm'lik △H ve △W toleransını göstermektedir. Bir kalitenin gerçek uygunluğu, makinenin tasarımının tamamına ve gereken doğruluğa bağlıdır.

Yüksek hassasiyetli lineer kılavuzlar için yaygın olarak hangi malzeme kullanılır?

Yüksek karbonlu krom taşıyan çelik, ısıl işlemden sonra yüksek sertlik ve aşınma direnci elde edebildiğinden, zorlu doğrusal hareket uygulamaları için yaygın olarak seçilir. Maitu, ultra hassas serisi için yaklaşık 58–62 HRC sertliğe sahip SUJ2 eşdeğeri malzemeyi belirtir.

Lineer kılavuzun hizmet ömrü nasıl geliştirilebilir?

Doğru kurulum, uygun ön yükleme, uygun yağlama, kirlilik kontrolü, uygun yük dağıtımı ve düzenli muayenenin tümü hizmet ömrüne katkıda bulunur. Yalıtımlı kılavuzlar ve uygun yüzey işlemleri, zorlu çalışma ortamlarında ek koruma sağlayabilir.

Ultra hassas kılavuzlar temiz oda veya yarı iletken uygulamaları için uygun mudur?

Kılavuz konfigürasyonu, yağlama, sızdırmazlık, yüzey işlemi ve temizlik gereklilikleri uygulamayla doğru şekilde eşleştirildiğinde uygun olabilirler. Hassas ortamlar için alıcılar, sipariş vermeden önce malzeme, kaplama, yağlama, parçacık kontrolü ve muayene gereksinimlerini tedarikçiyle tartışmalıdır.

Son Düşünceler

Ultra Hassas Doğrusal Kılavuzlar, hareket doğruluğu, sağlamlık, tekrarlanabilirlik ve güvenilirliğin ekipman performansını doğrudan etkilediği uygulamalarda kritik bir rol oynar. Doğru çözümü seçmek, nominal hassasiyet derecelerini karşılaştırmaktan daha fazlasını gerektirir. Malzeme kalitesi, yuvarlanma yolu yüzeyi, yük dağıtımı, sızdırmazlık, yağlama, montaj koşulları, muayene prosedürleri ve uygulama gerekliliklerinin tümü birlikte dikkate alınmalıdır.

Hassas doğrusal hareket teknolojisindeki 12 yılı aşkın deneyimi, geniş ürün portföyü, ayrıntılı üretim parametreleri ve izlenebilir kalite kontrol süreçleriyle Maitu, zorlu endüstriyel uygulamalar için doğrusal kılavuz çözümleri sunmaktadır. CNC ekipmanı, yarı iletken makineler, robot teknolojisi, hassas ölçüm veya tıbbi üretim için kılavuzları değerlendiriyorsanız Ultra Hassas Doğrusal Kılavuzlar vebize UlaşınDoğruluk, yük, ray uzunluğu, çevresel ve kişiselleştirme gereksinimlerinizi tartışmak için.
