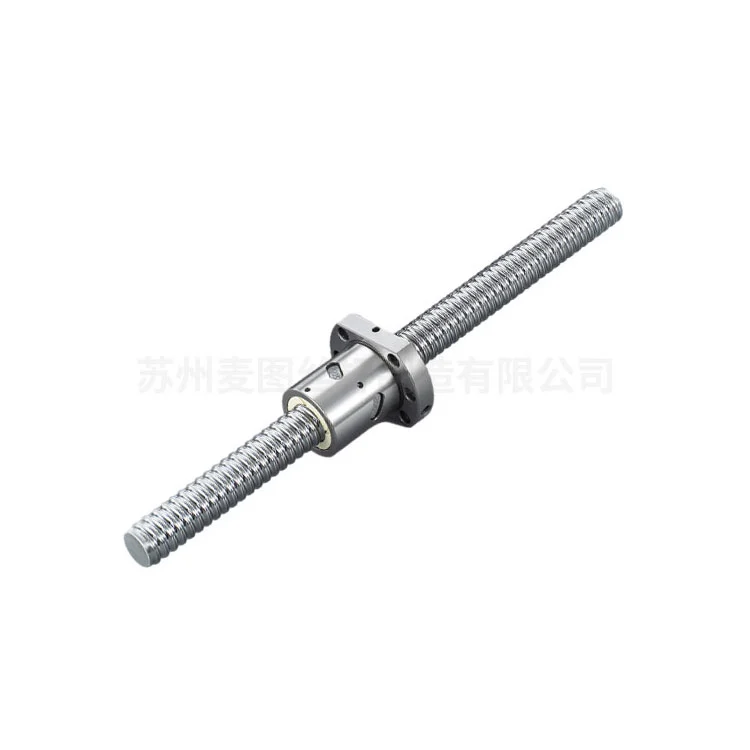

Çift Somunlu Haddelenmiş Vidalı Mil
Maitu'nun Çift Somunlu Haddelenmiş Bilyalı Vidası, olağanüstü verimlilik ve kesin doğrulukla dönme hareketini doğrusal harekete dönüştürmek için ustalıkla hazırlanmış, yüksek hassasiyetli bir mekanik bileşen olarak duruyor. Olgun bir üretim sistemimiz ve bilyalı vida imalat tedarik zincirimiz var, bu da üretim ve teslimat çözümlerini vb. hızlı bir şekilde sunmamızı sağlıyor.
Temel mühendislik konseptlerine dayanan Maitu'nun kaliteli çift somunlu haddelenmiş bilyalı vidaları, döner temas mekanizmasına dayanır; devridaim yapan bilyalı rulmanlar, vida mili ile somun arasındaki sürtünmeyi minimuma indirir. Bu yenilikçi tasarım, %90 veya daha yüksek mekanik verimlilikle trapez uçlu vidaları önemli bir farkla geride bırakıyor. Bu nedenle hassasiyet, güvenilirlik ve enerji tasarrufunun tartışılmaz olduğu uygulamalar için yeri doldurulamaz bir seçim haline geldi.
Teknik Öne Çıkanlar
1. Vidanın dişleri hassas bir soğuk haddeleme tekniği ile oluşturulur. Bu süreç, yüzey sertliğini artırır ve tutarlı tane yapısı sağlarken aynı zamanda orta ila yüksek hacimli üretim çalışmaları için maliyetleri yönetilebilir tutar.
2. Somun, bilye dönüş kanalları ve deflektörlerle entegre edilmiş, yerden tasarruf sağlayan bir tasarıma sahiptir. Bu kurulum, değişken yüklere ve çalışma hızlarına maruz kaldığında bile kesintisiz bilya devridaimini garanti eder.
3.Çift somun konfigürasyonları veya ofset kablolar gibi seçilebilir ön yükleme çözümleri, eksenel boşluğu etkili bir şekilde ortadan kaldırarak zorlu görevler için olağanüstü konumsal tekrarlanabilirlik sağlar.
4. Tüm birimlerde tutarlı boyutsal doğruluk ve güvenilir performans sağlayacak şekilde ISO 3408 ve JIS B1192 standartlarına tam olarak uygun olarak üretilmiştir.
Temel Performans Avantajları
Soğuk haddeleme işlemi, vidanın yüzeyine artık basınç gerilimleri uygulayarak üç kritik alanda dikkate değer iyileştirmelere yol açar:
1.Uzatılmış Yorulma Ömrü: Endüstri standardı L10 yaşam formülüne uygun olarak hesaplanan nominal hizmet ömrü ile dinamik yükleme koşulları altında artırılmış dayanıklılık.
2.Üstün Sertlik: Optimize edilmiş sertlik özellikleri, bu bilyalı vidayı hızlı yanıt verme ve minimum yapısal deformasyon gerektiren uygulamalar için ideal kılar.
3. Pürüzsüz, Sessiz Çalışma: Birinci sınıf yüzey kaplaması (Ra değerleri tipik olarak ≤ 0,4 μm) titreşimi en aza indirir ve çalışma gürültüsünü azaltarak genel sistem performansını artırır.
Malzeme Özellikleri
| Vida Mili: | HRC 58-62'ye kadar sertleştirilmiş yüksek karbonlu krom çeliği (SCM435/SNCM220). |
| Somun Muhafazası: | Korozyona karşı dayanıklılık için siyah oksit veya çinko-nikel kaplamalı alaşımlı çelik. |
| Toplar: | Yüksek hızlı uygulamalar için opsiyonel seramik alternatifleriyle birlikte 100 kalite krom çelik (GCr15). |
Uygulama Endüstrileri
CNC takım tezgahları ve endüstriyel robotik
Havacılık çalıştırma sistemleri
Tıbbi görüntüleme ve otomatik teşhis ekipmanları
Yarı iletken levha işleme ve litografi
Elektrikli araç aküsü montaj hatları
Çift Somunlu Haddelenmiş Bilyalı Vidamız konum doğruluğu açısından sıkı testlere tabi tutulur. Bu da endüstriyel hassaslık derecelerine (C3-C7) uygunluğu sağlayabilir. Haddelenmiş diş ekonomisini bilyalı vida performansıyla birleştiren bu ürün, hassasiyetin, uzun ömürlülüğün ve toplam sahip olma maliyetinin hassas olduğu otomasyon endüstrileri için en uygun çözümü sunar.

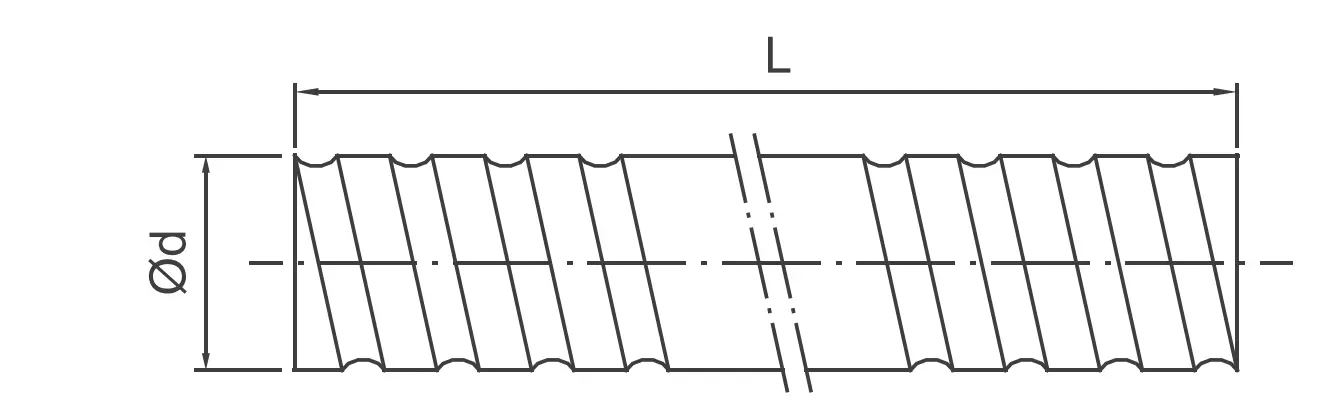

Üretim Parametreleri
| Tip | Hassas Sınıf | Yön | Başlangıç | Kod | Somun Tipi | Sınırlı Uzunluk | ||
| d | Yol göstermek | Boncuk Da | Sağ/Sol | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | ben, sen | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
İhtiyaçlarınız İçin Neden Maitu'yu Seçmelisiniz?
Mühendislik Mükemmelliği ve Kanıtlanmış Performans Kaydı:
Maitu, (Şanghay'daki 20 yıllık bir mirastan kaynaklanan) 12 yılı aşkın özel üretim deneyimiyle, 16.000'den fazla vida konfigürasyonunu başarıyla teslim etmiştir. Biz sadece parça satmıyoruz; 5.000'den fazla küresel müşteriye hizmet verme geçmişimizle desteklenen hareket kontrol çözümleri sunuyoruz.
Çift Somun Teknolojisi ile Sıfır Boşluk Hassasiyeti:
Çift somunlu haddelenmiş bilyalı vidalarımız, seçilebilir ön yükleme çözümleri aracılığıyla eksenel boşluğu ortadan kaldıracak şekilde tasarlanmıştır. Standart tekli somunların aksine, çift somun konfigürasyonumuz üstün konumsal tekrarlanabilirlik ve gelişmiş sağlamlık sağlayarak onları C5-C7 hassasiyet gereksinimleri için pahalı zemin vidalarına göre en uygun maliyetli alternatif haline getirir.
Üstün Malzeme Bütünlüğü ve Yüzey Kaplaması:
HRC 58-62'ye kadar sertleştirilmiş SCM435/SNCM220 yüksek karbonlu krom çeliği kullanıyoruz. Hassas soğuk haddeleme tekniğimiz ve Ra ≤ 0,4 μm yüzey kaplamasıyla birlikte vidalarımız, daha uzun L10 yorulma ömrü ve %90'ı aşan mekanik verimlilik sunarak Toplam Sahip Olma Maliyetini (TCO) önemli ölçüde azaltır.
Kendi Geliştirdiği ERP ile Gelişmiş İzlenebilirlik:
Kalite bir bilimdir, tesadüf değildir. Maitu, ham madde ısıl işleminden son dinamik testlere kadar üretimin her aşamasını takip etmek için özel bir ERP sistemi kullanıyor. Bu, her gönderinin ISO 3408 ve JIS B1192 standartlarına sıkı sıkıya uymasını sağlayarak müşterilerimize tam şeffaflık ve tutarlı kalite sağlar.
SSS
1. Maitu, taşlanmış bilyalı vidayla karşılaştırıldığında haddelenmiş bilyalı vidanın hassaslığını nasıl sağlıyor?
Taşlama vidaları geleneksel olarak ultra yüksek hassasiyet için kullanılsa da Maitu'nun gelişmiş soğuk haddeleme teknolojisi Çift Somun Ön Yükleme Sistemimiz ile birleştiğinde C5'ten C7'ye kadar hassas kaliteler elde etmemizi sağlar. Bu, hem doğruluğun hem de bütçenin kritik faktörler olduğu otomasyon ve robotik için ideal olan, çok daha düşük bir fiyat noktasına sahip, yüksek performanslı bir çözüm sunar.
2. Özel CAD çizimlerimize göre özel son işleme sağlayabilir misiniz?
Evet. Özel son işleme için yüksek hassasiyetli CNC torna tezgahlarıyla donatılmış 10 özel üretim hattı işletiyoruz. Uygulamanız ister özel segman olukları, ister kamalı miller, ister dişli uçlar gerektirsin, titreşimi ve erken aşınmayı önlemek için işlemenin bilya yoluna eş merkezli olmasını sağlıyoruz.
3. Toplu siparişler ve OEM özelleştirmeleri için tipik teslim süresi nedir?
Suzhou ve Dongguan'daki ikili fabrika kurulumumuz sayesinde yüksek üretim kapasitemizi koruyoruz. Standart spesifikasyonlar için önemli miktarda haddelenmiş mil stoğu taşıyoruz. OEM özelleştirmeleri için, çizim ERP tarafından izlenen iş akışımız aracılığıyla onaylandıktan sonra, yüksek hacimli siparişler için bile zamanında teslimatı garanti altına almak üzere kolaylaştırılmış bir üretim programı sağlıyoruz.
4. Sevkiyattan önce bilyalı vidaların kalitesini ve performansını nasıl garanti ediyorsunuz?
Her Maitu Çift Somunlu Haddelenmiş Bilyalı Vida, sıkı bir denetim protokolünden geçer. Buna yüzey sertliği testi, boyut doğrulaması (ISO 3408 uyumlu) ve düzgün çalışma testi dahildir.
Bilyalı Vida Somunu Referansı
Daha detaylı bilgi ve diğer somun çeşitleri için lütfen bizimle iletişime geçiniz.
