Standart Somunlu Haddelenmiş Vidalı Mil
Maitu profesyonel bir Standart Somun Haddelenmiş Vidalı Mil üreticisidir. Çeşitli şekillerde, uçlarda ve doğruluk derecelerinde standart vidalı milleri ve somunları kapsayan yeterli envanteri tutuyoruz. Yüksek kaliteli vidalı ürünler üretmeye kendimizi adadık ve kendi eksiksiz tedarik zincirimizi oluşturduk. Bizimle iletişime geçmekten memnuniyet duyarız!

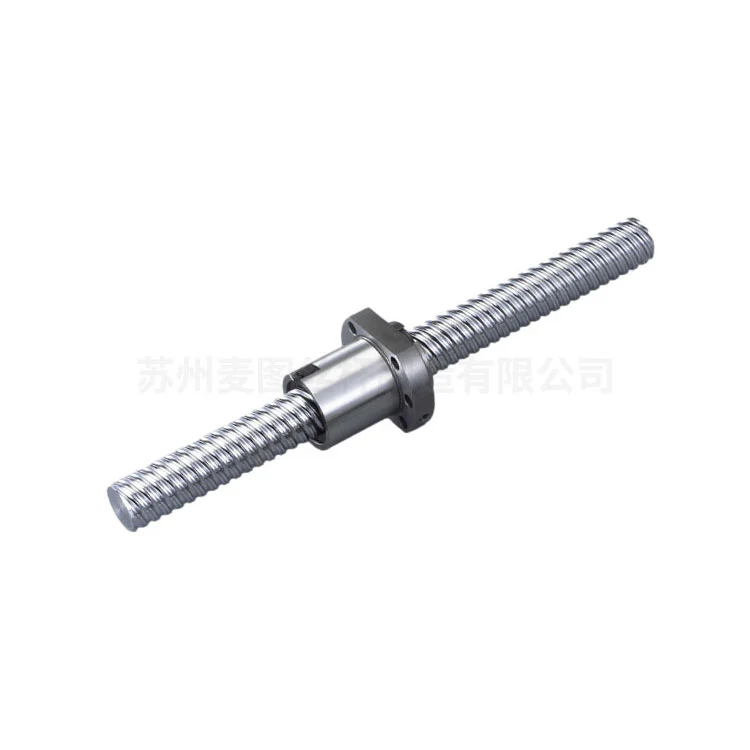

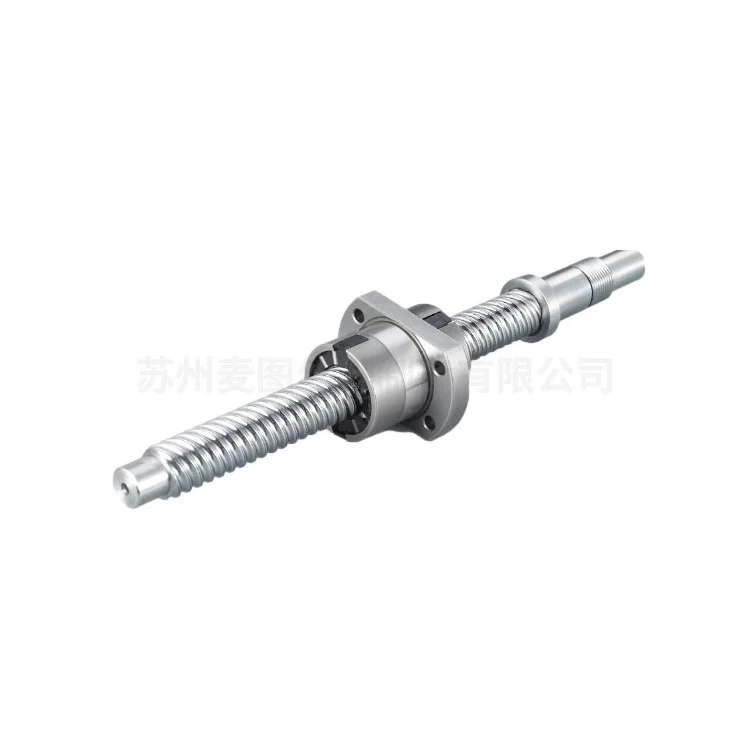

Maitu'nun bu Standart Somunlu Haddelenmiş Bilyalı Vidası, dönme hareketini olağanüstü verimlilik ve doğrulukla doğrusal harekete dönüştürmek için tasarlanmış hassas bir mekanik bileşendir. Mühendislik ilkelerine göre tanımlandığı gibi vidalı miller döner kontak mekanizması üzerinde çalışır. Devridaim yapan bilyalı rulmanlar, vida mili ile somun arasındaki sürtünmeyi en aza indirebilir. Trapez vidalarla karşılaştırıldığında bu tasarım çok daha yüksek mekanik verimlilik sunar (genellikle %90'ın üzerine çıkar).
Teknik Özellikler
1. Vida dişleri hassas bir soğuk haddeleme işlemiyle oluşturulur ve bu işlem, orta ila yüksek hacimli üretim için maliyet etkinliğini korurken yüzey sertliğini ve tane yapısının sürekliliğini artırır.
2. Bilya dönüş kanalları ve deflektörleri içeren kompakt bir somun tasarımıyla tasarladığımızdan, değişen yükler ve hızlar altında rulman bilyalarının düzgün bir şekilde devridaimini sağlayabiliriz.
3. İsteğe bağlı ön yükleme mekanizmaları (örneğin çift somun veya ofset kurşun) eksenel boşluğu ortadan kaldırır. Ayrıca hassas konumsal tekrarlanabilirliğe de olanak sağlarlar.
Performans Avantajları
Soğuk haddeleme işlemi, vida yüzeyinde artık basınç gerilmelerine neden olarak aşağıdakileri önemli ölçüde iyileştirir:
Yorulma Ömrü: L10 yaşam standardını takip eden nominal ömür hesaplamalarıyla dinamik yükler altında artırılmış dayanıklılık.
Sertlik: Yüksek yanıt verme ve minimum deformasyon gerektiren uygulamalar için optimize edilmiş sertlik.
Düzgün Çalışma: Üstün yüzey kalitesi (tipik olarak Ra ≤ 0,4 μm) titreşimi ve gürültüyü azaltır.
Malzeme Özellikleri
| Vida Mili: | HRC 58-62'ye kadar sertleştirilmiş yüksek karbonlu krom çeliği (SCM435/SNCM220). |
| Somun Muhafazası: | Korozyona karşı dayanıklılık için siyah oksit veya çinko-nikel kaplamalı alaşımlı çelik. |
| Toplar: | Yüksek hızlı uygulamalar için opsiyonel seramik alternatifleriyle birlikte 100 kalite krom çelik (GCr15). |
Uygulama Endüstrileri
CNC takım tezgahları ve endüstriyel robotik
Havacılık çalıştırma sistemleri
Tıbbi görüntüleme ve otomatik teşhis ekipmanları
Yarı iletken levha işleme ve litografi
Elektrikli araç aküsü montaj hatları
Maitu Standart Somunlu Haddelenmiş Bilyalı Vidamız konum doğruluğu açısından sıkı testlerden geçmiştir. Bu nedenle endüstriyel hassasiyet derecelerine (C3-C7) uygunluğu sağlayabiliyoruz. Haddelenmiş diş ekonomisini bilyalı vida performansıyla birleştiren bu ürün, hassasiyetin, uzun ömürlülüğün ve toplam sahip olma maliyetinin hassas olduğu otomasyon endüstrileri için en uygun çözümü sunar.
Üretim Parametreleri
| Tip | Hassas Sınıf | Yön | Başlangıç | Kod | Somun Tipi | Sınırlı Uzunluk | ||
| d | Yol göstermek | Boncuk Da | Sağ/Sol | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | ben, sen | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Neden Bizi Seçmelisiniz?
Endüstriyel Sınıfta Dayanıklılık (HRC 58-62):
Standart Somunlu Haddelenmiş Bilyalı Vidalarımız SCM435/SNCM220 yüksek karbonlu krom çelikten üretilmiştir ve HRC 58-62 yüzey sertliğine ulaşmak için tamamen sertleştirilmiştir. Bu, olağanüstü aşınma direnci sağlar ve CNC işleme veya EV akü hatları gibi yüksek iş döngüsü ortamlarında bile uzun hizmet ömrü boyunca C3-C7 hassas kalitelerini korur.
Optimize Edilmiş Maliyet-Performans Oranı:
Gelişmiş bir soğuk haddeleme prosesi kullanarak mekanik verimlilikten ödün vermeden zemin vidalarına uygun maliyetli bir alternatif sunuyoruz. ≥ %90 mekanik verimlilik ve Ra ≤ 0,4 μm yüzey kalitesiyle haddelenmiş bilyalı vidalarımız, taşlama maliyetinin çok altında bir maliyetle tıbbi ve yarı iletken uygulamalar için gereken yumuşak hareketi sunar.
Ölçeklenebilir Üretim ve Özelleştirme Uzmanlığı:
10 özel üretim hattı ve 16.000'den fazla vida tipi geliştirme geçmişiyle Maitu, hem yüksek hacimli standartlaştırılmış çalışmalarda hem de karmaşık OEM özelleştirmelerinde üstündür. Kendi geliştirdiğimiz ERP takip sistemimiz, her özel kurşun, çap veya uç işleme talebinin sıfır hatalı doğrulukla yerine getirilmesini sağlar.
Doğrulanmış Kalite Uyumluluğu ve Küresel Erişim:
12 yılı aşkın ihracat tecrübesine sahip ISO 9001 sertifikalı bir üretici olarak 5.000'den fazla küresel müşteriye hizmet verdik. Suzhou ve Dongguan'daki stratejik konumlarımız, olgun bir tedarik zincirinden yararlanmamıza olanak tanıyarak, uluslararası ISO 3408 ve JIS B1192 standartlarını karşılayan yüksek performanslı şanzıman bileşenleri sunmamızı sağlar.

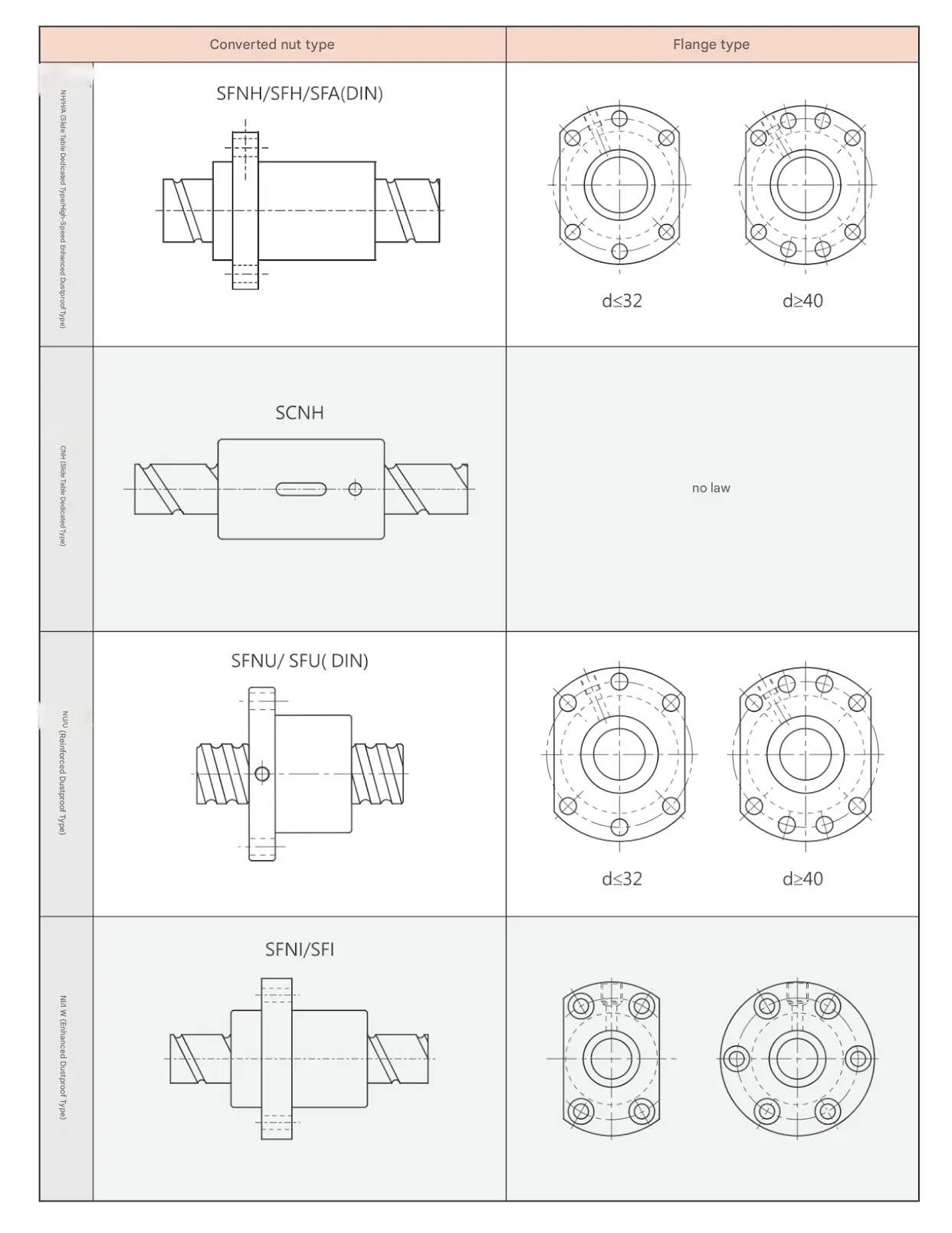

Bilyalı Vida Somunu Referansı
Daha detaylı bilgi ve diğer somun çeşitleri için lütfen bizimle iletişime geçiniz.
SSS: Temel Teknik Kaygılar
1. Soğuk haddeleme işlemi Maitu vidalı millerin yorulma ömrünü nasıl etkiler?
Hassas soğuk haddeleme sürecimiz sadece diş oluşturmaktan daha fazlasını yapar; vida yüzeyinde artık basınç gerilmeleri oluşturur ve tane yapısının sürekliliğini korur. Bu, kesilmiş dişlere kıyasla yorulma mukavemetini önemli ölçüde artırarak ürünlerimizin dinamik yükleme altında L10 yaşam standartlarını karşılamasına veya aşmasına olanak tanır, bu da son kullanıcı için daha az değiştirme ve daha düşük TCO (Toplam Sahip Olma Maliyeti) anlamına gelir.
2. Maitu, aşındırıcı veya temiz oda ortamları için özel yüzey işlemleri sağlayabilir mi?
Kesinlikle. Korozyon direncini artırmak için siyah oksit ve çinko-nikel kaplama da dahil olmak üzere çeşitli somun yuvası kaplamaları sunuyoruz. Yüksek hızlı veya hassas ortamlar için (yarı iletken kullanımı gibi), termal genleşmeyi azaltmak ve kirlenmeye neden olabilecek geleneksel yağlama ihtiyacını ortadan kaldırmak için isteğe bağlı seramik bilyalı rulmanlar da sunuyoruz.
3. Standart somun haddeleme seriniz için hangi hassas kaliteler garanti edilmektedir?
Standart Somunlu Haddelenmiş Bilyalı Vidalarımız genellikle C7 ve C5 kalitelerine ulaşır ve belirli yüksek hassasiyetli uygulamalar için C3'e ulaşma kabiliyetine sahiptir. Her parti, konum doğruluğu ve eksenel boşluk açısından sıkı testlere tabi tutulur. Uygulamanız sıfır boşluk gerektiriyorsa, maksimum sağlamlık sağlamak için ön yükleme mekanizmalarını (ofset uçları gibi) entegre edebiliriz.
4. Maitu, özel OEM çizimlerinin teknik doğrulamasını nasıl gerçekleştiriyor?
Her özel proje, 10 üyeli mühendislik ekibimizin teknik denetimiyle başlar. CAD çizimlerinizi eş merkezlilik, diş profili uyumluluğu ve malzeme uygunluğu (örneğin, belirli endüstriler için PEEK veya Paslanmaz Çelik) açısından inceliyoruz. Nihai ürünün tasarım spesifikasyonlarınıza mükemmel şekilde uyduğundan emin olmak için resmi bir onay sağlıyoruz ve üretim aşamasında sıklıkla üretim videoları paylaşıyoruz.
