Destek Birimi Sabit ve Destekli Taraf

Maitu'nun Destek Birimi Sabit ve Destekli Tarafı hassas bir şekilde tasarlanmıştır ve temel olarak iki farklı tipte mevcuttur: Sabit Taraf ve Desteklenen Taraf; her biri bir sistem içindeki belirli mekanik işlevleri yerine getirmek üzere tasarlanmıştır. Destek ünitelerinin konfigürasyonu, herhangi bir kılavuz vida düzeneğinde temel bir unsurdur ve operasyonel stabilitenin sağlanması ve hassas doğrusal hareketin elde edilmesi açısından kritik öneme sahiptir.

Talep Gönder

Ürün Açıklaması

Maitu fabrikasının Sabit ve Destekli Taraf Destek Biriminin belirleyici özelliği, hareketi hem eksenel hem de radyal yönlerde kısıtlama yeteneğidir. Tipik olarak, vidadan gelen hem radyal yükleri hem de itme yüklerini sıkı bir şekilde emen, eşleşen bir çift açısal temaslı rulman veya bir baskı yatağı ile birleştirilmiş bir sabit bilyalı rulman içerir. Bu konfigürasyon, rijit eksenel sabitleme sağlayacak şekilde tasarlanmıştır; bu da onu yüksek hassasiyetli konumlandırma ve önemli çift yönlü itme kuvvetlerinin iletimini gerektiren uygulamalar için vazgeçilmez bir bileşen haline getirir.

Buna karşılık, Destek Biriminin Sabit ve Desteklenen Tarafı, radyal destek sağlarken eksenel yüzmeye izin verme kapasitesiyle karakterize edilir. Genellikle tek bir sabit bilyalı rulman veya radyal burç kullanır; bu, vida milinin termal değişiklikler nedeniyle eksenel yönde serbestçe genişlemesine veya büzülmesine olanak tanır. Bu özel tasarım, uzun vida düzeneklerindeki termal uzamayı telafi etmek, tehlikeli iç gerilimleri, bağlanmayı ve potansiyel sistem arızasını önlemek açısından kritik öneme sahiptir.

Ancak sabit ve destekli taraf arasındaki seçim yalnızca bir seçim değil, sistematik bir tasarım kararıdır. Yanlış bir konfigürasyon, doğruluğun azalmasına, aşırı gürültüye ve erken rulman arızasına yol açabilir. Bu nedenle, bu birimlerin doğru şekilde eşleştirilmesi ve hassas şekilde hizalanması, tüm hareket sisteminin bütünlüğü açısından vidanın kendisi kadar kritik öneme sahiptir.

Entegre vida ve destek ünitesi çözümleri sunmakla ilgileniyoruz. Destek Ünitesi Sabit ve Destekli Tarafımız trapez ve ACME vidalarımızın özelliklerine uyacak şekilde tasarlanmıştır.

Üretim Parametreleri

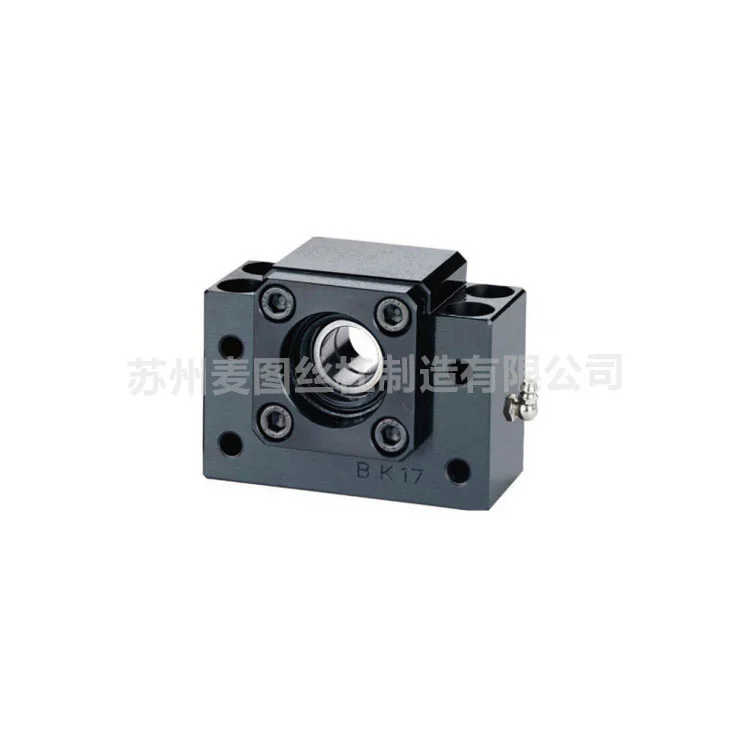

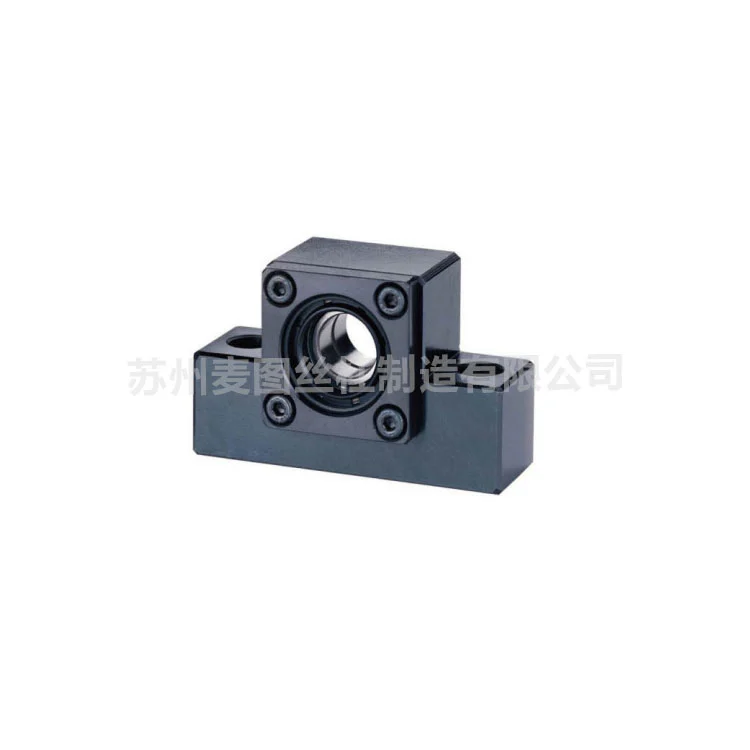

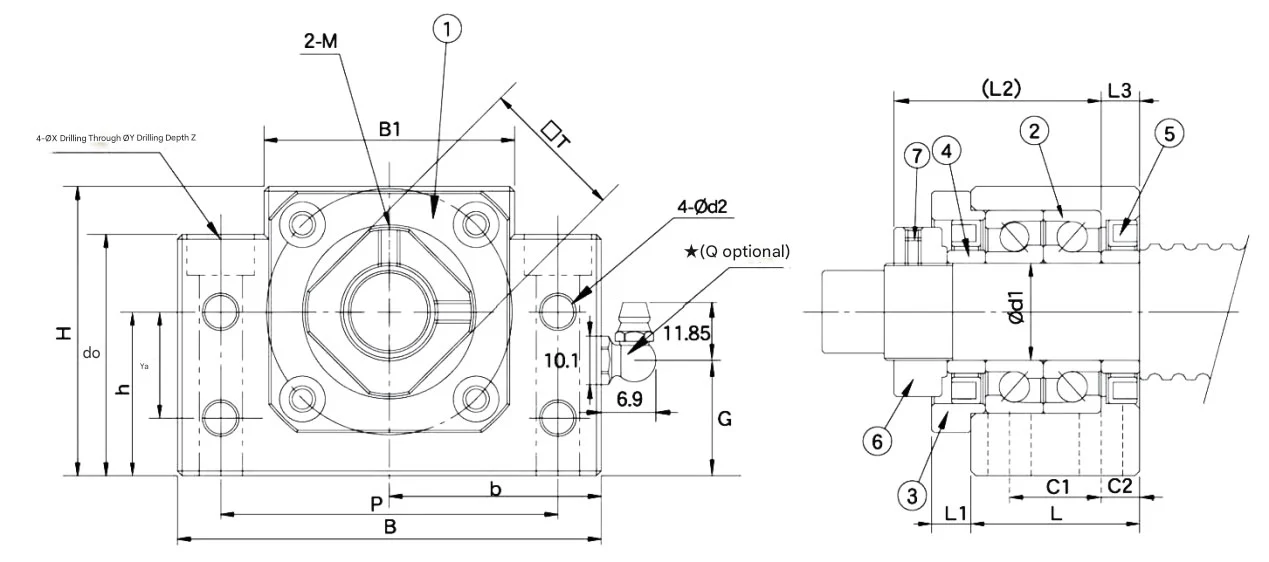

Destek Birimi Sabit Taraflı MBK Serisi

Modeli	Çap	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

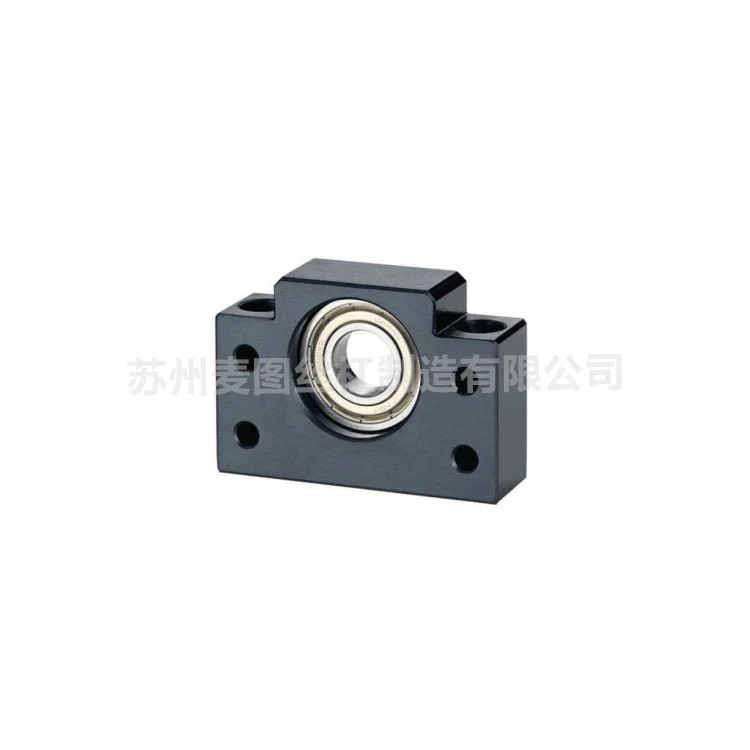

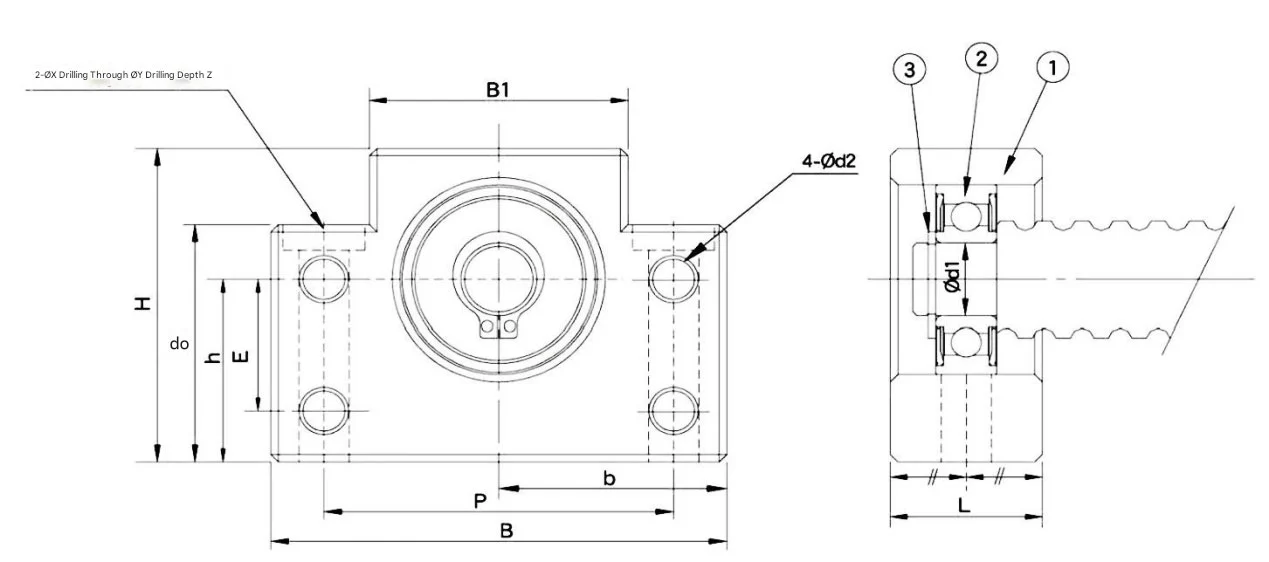

Destek Birimi Destek Tarafı MBF Serisi

Modeli	Çap	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

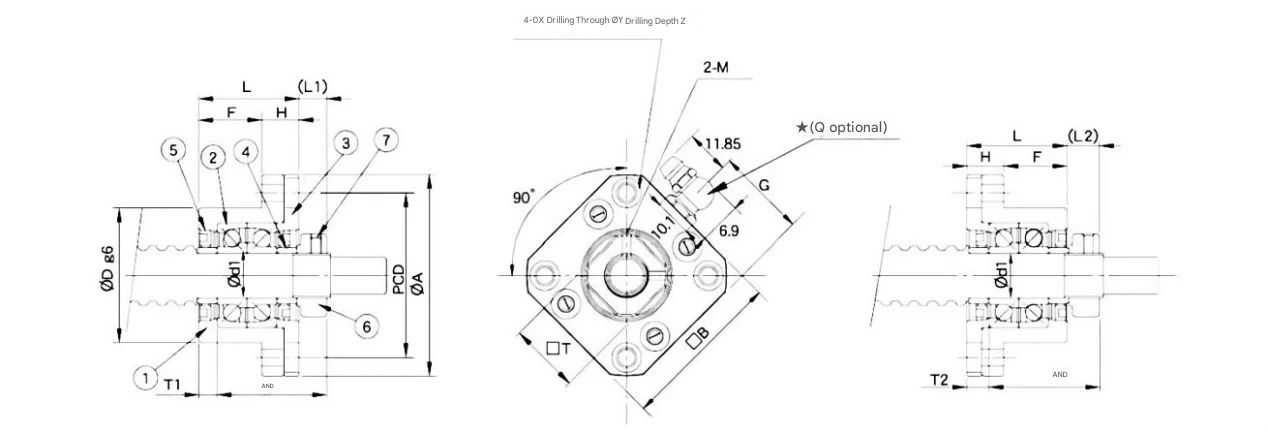

Destek Birimi Sabit Taraflı MFK Serisi

Modeli	Çap	L	H	F	E	Vg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

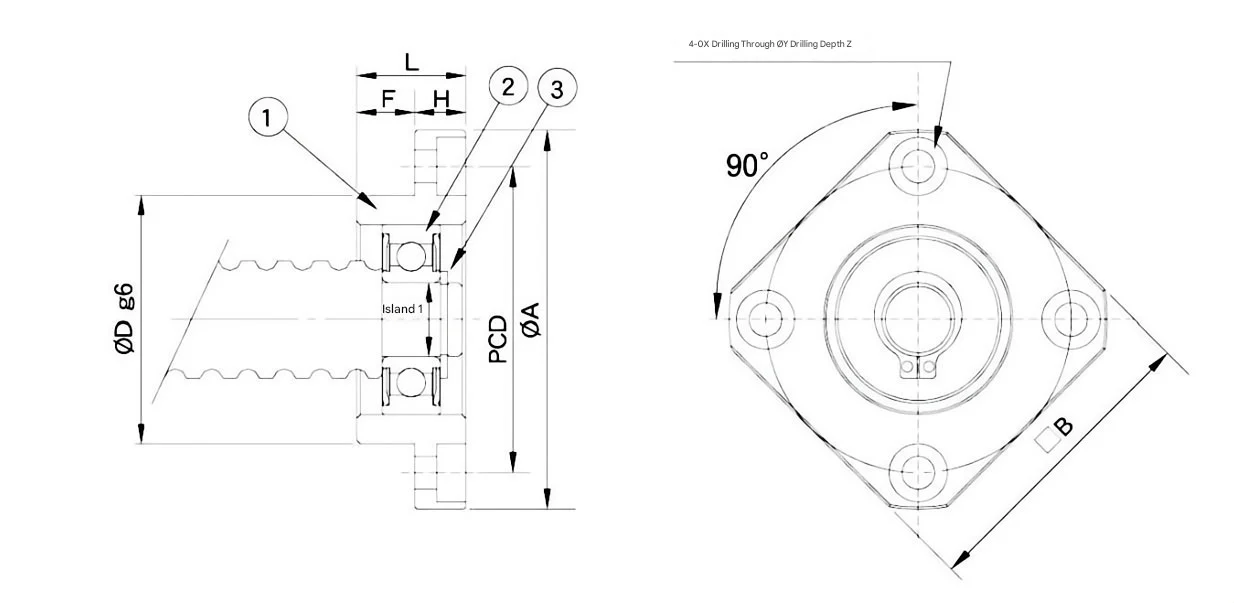

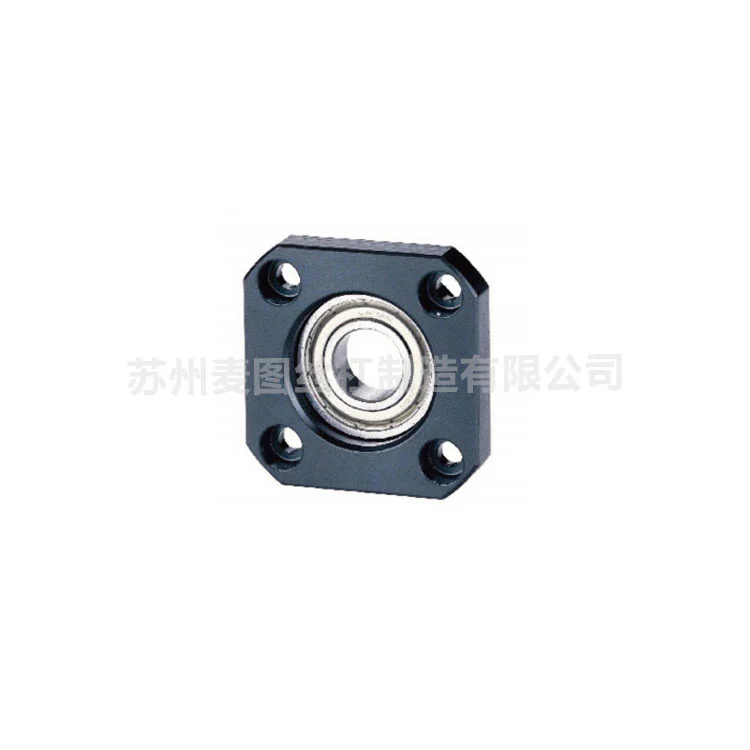

Destek Birimi Destek Tarafı MEF Serisi

Modeli	Çap	L	H	F	Vg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Neden Maitu Ürünlerini Seçmelisiniz?

Sistematik Hareket Bütünlüğü

Biz sadece parça satmıyoruz; entegre hareket çözümleri sunuyoruz. Sabit ve destekli ünitelerimiz trapez ve ACME vida spesifikasyonlarımıza mükemmel şekilde uyacak şekilde tasarlanmıştır, hizalama hatalarını ortadan kaldırır ve tüm iletim sisteminizin yapısal bütünlüğünü sağlar.

Gelişmiş Termal Kompanzasyon Tasarımı

"Desteklenen Taraf" ünitelerimiz eksenel yüzmeye izin verecek şekilde özel olarak tasarlanmıştır. Tasarımımız, vida milinin sıcaklık dalgalanmaları altında serbestçe genişlemesine veya büzülmesine izin vererek, uzun vida düzeneklerinde erken sistem arızasının ana nedenleri olan iç gerilimleri ve yapışmayı önler.

Yüksek Sertlikte Çift Yönlü Yükleme

Hassas konumlandırma için "Sabit Taraflı" ünitelerimiz yüksek dereceli açısal temaslı rulmanlar içerir. Bu konfigürasyon üstün eksenel ve radyal sınırlama sağlar ve ağır endüstriyel yüklerde bile kesin doğruluğu korumak için önemli çift yönlü itme kuvvetlerini emer.

12+ Yıllık Üretim Uzmanlığı

Şangay Yingqi'den gelen bir mirasa ve Suzhou'da on yıllık bağımsız üretime sahip olan Maitu, derin bir alan deneyimi getiriyor. ISO 9001 sertifikalı tesisimiz, üretimin her aşamasını izlemek için kendi geliştirdiğimiz bir ERP sistemi kullanıyor ve her destek biriminin sıkı endüstriyel toleransları karşılamasını sağlıyor.

Kanıtlanmış Performans ve Özelleştirme

Küresel müşterilere teslim edilen 80.000'den fazla üniteyle kanıtlanmış bir geçmiş performans sunuyoruz. İster standart karbon çeliğine, ister paslanmaz çelik veya bronz gibi özel malzemelere ihtiyacınız olsun, 10 mühendisten oluşan ekibimiz, destek ünitesini özel çevresel ve mekanik gereksinimlerinize uyacak şekilde özelleştirebilir.

SSS

Destek Birimi Sabit ve Desteklenen Taraf nasıl doğru şekilde seçilir?

Standart yüksek hassasiyetli kurulum, bir Sabit Taraf (vidayı eksenel olarak kilitlemek ve itme yüklerini karşılamak için) ve bir Desteklenen Taraf (termal genleşmeye izin verirken radyal destek sağlamak için) gerektirir. Mühendislik ekibimiz, yük yönünüze ve hız gereksinimlerinize göre özel rulman konfigürasyonunu (ör. açısal temaslı veya derin oluklu) belirlemenize yardımcı olabilir.

Destek birimleriniz hem Trapez hem de ACME vidalarla uyumlu mu?

Evet. Entegre çözümler konusunda uzmanız. Destek ünitelerimiz, 30° Trapezoidal ve 29° ACME vidalarımızın yatak sonu boyutlarına uyacak şekilde özel olarak işlenmiştir. Bu, kusursuz bir uyum sağlayarak yüksek hızlı çalışma sırasında titreşimi ve gürültüyü azaltır.

Maitu bu ünitelerde rulmanların ömrünü uzatmak için ne gibi önlemler alıyor?

Hassas muhafaza deliğinin taşlanması ve yüksek karbonlu krom taşıyan çeliğin seçimi de dahil olmak üzere sıkı kalite kontrol prosedürlerinden yararlanıyoruz. Ünitelerimiz kirlenmeyi önlemek için kontrollü ortamlarda monte edilir, böylece yağlayıcı ve contaların uzun süre bakım gerektirmeyen performans sağlaması sağlanır.

Özelleştirilmiş mil çapları ve özel malzemeler için destek üniteleri sağlayabilir misiniz?

Kesinlikle. Çok çeşitli standart özellikler sunarken, fabrikamız özelleştirilmiş tasarımları gerçekleştirmek için CNC torna tezgahları ve yüksek hassasiyetli işleme merkezleriyle donatılmıştır. Özel çizimlerinize ve teknik notlarınıza göre, korozif ortamlar için paslanmaz çelik de dahil olmak üzere çeşitli malzemeler kullanarak üniteler üretebiliriz.
